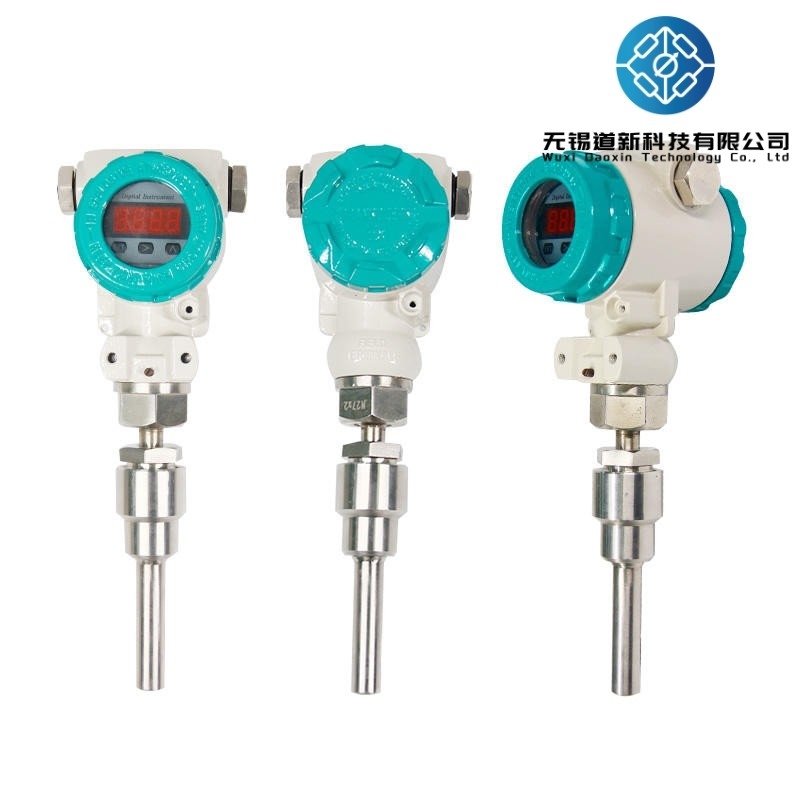

-200°C à 1300°C Capteur de température 4 20ma Sortie Transmetteur RTD RS485

Émetteur intégré de mesure de température haute performance pour diverses industries

Résumé

L'émetteur de température intégré est un instrument de mesure largement utilisé dans l'industrie moderne, capable de mesurer et de surveiller en temps réel les variations de température moyenne.La conception intégrée de l'émetteur de température améliore la précision de mesure et la fiabilité du système pour répondre aux besoins de diverses industriesCe produit se compose de trois composants: le capteur de température, l'émetteur et l'affichage.utilise divers principes tels que les thermocouples et les thermomètres à résistanceL'émetteur convertit le signal électrique du capteur en un signal de courant ou de tension standard et le transmet au dispositif d'affichage ou de commande par câbles.L'affichage affiche la température mesurée en temps réel et permet un traitement et un contrôle supplémentaires des données.

Principales spécifications techniques

Principe de fonctionnement

Un capteur thermocouple ou de résistance convertit la température mesurée en un signal électrique, qui est ensuite envoyé à l'émetteur.L'émetteur contient des circuits pour le réglage zéro et la compensation du thermocoupleAprès réglage à zéro, le signal est introduit dans un amplificateur opérationnel pour l'amplification du signal.Le signal amplifié est traité par un convertisseur V/I et sort sous forme de courant continu de 4 à 20 mA (le circuit de linéarisation de l'émetteur utilise deux méthodes de rétroactionPour les capteurs de résistance thermométrique, un retour d'information positif est utilisé pour la correction, et pour les capteurs de thermocouple, une méthode d'approximation polylinienne à plusieurs segments est utilisée pour la correction).Un autre chemin traite le signal à travers un convertisseur A/D avant de l'afficher sur le compteur.

Caractéristiques

S'appuyant sur un système de détection de l'humidité, le système de détection de l'humidité est un système de détection de l'humidité.
Installé sur place dans la boîte de jonction des thermocouples ou des thermomètres à résistance, émettant directement des signaux de 4 à 20 mA et de 0 à 10 V.Cela permet non seulement d'économiser sur le coût des câbles de compensation coûteux, mais aussi d'améliorer la capacité d'anti-interférence lors de la transmission de signal sur de longues distances;
Les émetteurs à thermocouple disposent d'une compensation automatique de température à froid;
Haute précision, faible consommation d'énergie, large plage de température de fonctionnement, fonctionnement stable et fiable.
