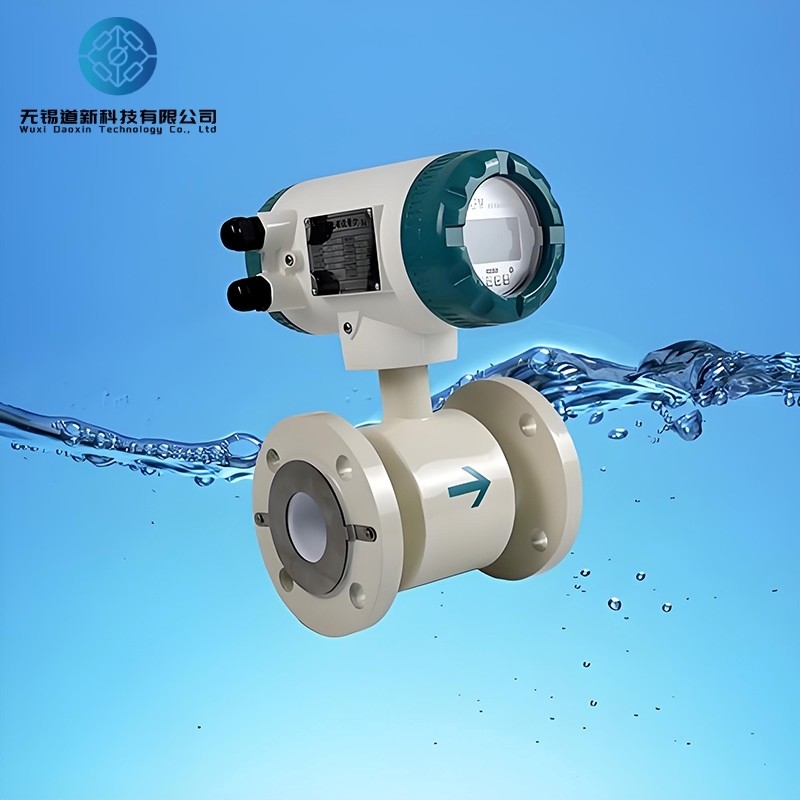

Sensor de débit électromagnétique à induction volumétrique de précision DN3 à DN3000mm

Série de compteurs de débit par induction électromagnétique pour des mesures volumétriques précises

Résumé

Le débitmètre électromagnétique est un instrument d'induction pour mesurer le débit volumétrique des milieux conducteurs.Il assure la surveillance et l'affichage sur place tout en produisant des signaux de courant standard pour l'enregistrementLe débitmètre est largement utilisé dans diverses industries telles que l'approvisionnement en eau.,produits chimiques, du charbon, de la protection de l'environnement, de l'industrie légère, de la métallurgie, de la fabrication du papier, etc., pour mesurer le débit de liquides conducteurs.

Principales spécifications techniques

Principe de fonctionnement

Selon la loi de Faraday de l'induction électromagnétique, une paire d'électrodes de détection est installée sur les parois du tube de mesure.perpendiculaire à l'axe du tube et aux lignes de force magnétiquesAu fur et à mesure que le liquide conducteur se déplace le long de l'axe du tube de mesure, il traverse les lignes magnétiques, générant une force électromotrice induite (CEM).Ce champ électromagnétique est détecté par les électrodes et est directement proportionnel au débit, obtenue par la formule:
E = KBVD
où:
E Induction de la force électromotive;
K un coefficient lié à la répartition du champ magnétique et à la longueur d'axe;
B résistance à l'induction magnétique;
V
La distance entre les électrodes (diamètre du tube de mesure)
Le capteur envoie le champ électromagnétique induit sous forme de signal de flux au convertisseur, où il est amplifié et traité par filtration numérique et d'autres processus.Les débits instantanés et cumulés sont affichés sur un écran LCD rétroéclairé dot-matriceLe convertisseur dispose d'une sortie de 4 à 20 mA et d'interfaces de communication RS485, prenant en charge les protocoles HART et MODBUS.

Caractéristiques

Structure de capteur simple sans pièces mobiles à l'intérieur du tube de mesure, permettant un débit de fluide sans entrave.
Capables de mesurer le débit dans des milieux biphasés solides-liquides souillés, corrosifs ou en suspension.
La précision de mesure n'est pas affectée par la température, la viscosité, la densité et la conductivité du milieu (dans certaines limites).
La sortie est proportionnelle uniquement à la vitesse moyenne du milieu, quel que soit le profil de débit (laminaire ou turbulent).
Réaction rapide sans inertie mécanique, capable de mesurer le débit pulsant instantané, ainsi que le débit dans les deux sens.
Une large gamme de tailles de débitmètre industriel est disponible.
