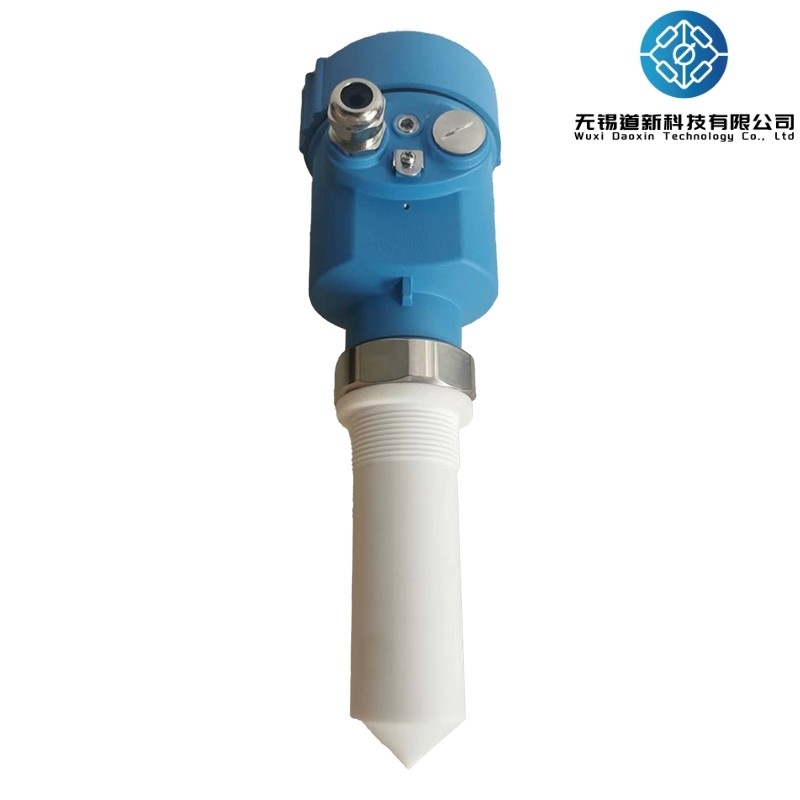

Série d'instruments de mesure du niveau de liquide 80G pour les industries du traitement de l'eau

Résumé

Le compteur de niveau de radar à ultra-haute fréquence 80G fonctionne dans la plage 76-81 GHz en utilisant la technologie de radar à ondes continues modulées en fréquence (FMCW), prenant en charge les applications à quatre fils et à deux fils.Il est disponible dans différentes spécifications, avec une portée maximale allant jusqu'à 120 mètres et un point mort minimal de seulement 5 cm. En raison de sa fréquence de fonctionnement plus élevée et de sa longueur d'onde plus courte, il est particulièrement adapté aux applications solides.Le dispositif fonctionne en envoyant et en recevant des ondes électromagnétiques à travers une lentille, offrant des avantages dans les environnements à haute poussière et à température extrême (jusqu'à +200°C).et additifs dans divers secteurs industrielsL'instrument peut être facilement installé à l'aide de connexions à bride ou à filetage.

Principales spécifications techniques

Principe de fonctionnement

Le compteur de niveau radar 80G utilise la technologie FMCW (Frequency Modulated Continuous Wave).avec la fréquence du signal radar en augmentation linéaireLe signal radar transmis, après avoir été reflété par le support, est reçu par la même antenne.la différence de fréquence entre les signaux transmis et reçus est directement proportionnelle à la distance mesuréeLe signal de différence de fréquence est traité à l'aide de la transformation de Fourier rapide (FFT) pour obtenir le spectre de l'écho réfléchi, qui est ensuite utilisé pour calculer la distance à l'objet cible.

Caractéristiques

Haute précision de mesure jusqu'à ±1 mm, avec une zone aveugle minimale de 0,05 m
Taille d'antenne plus petite, adaptée à une plus large gamme de conditions d'exploitation
Différentes antennes de lentilles fournissent un angle d'émission plus petit et une énergie plus concentrée,résultant en des signaux d'écho plus forts et une fiabilité plus élevée dans des conditions similaires par rapport à d'autres produits radar
Les capacités de pénétration améliorées permettent un fonctionnement normal même en présence d'adhérence et de condensation.
Plus grande plage de signaux dynamiques, permettant des mesures plus stables pour les supports à faibles constantes diélectriques
