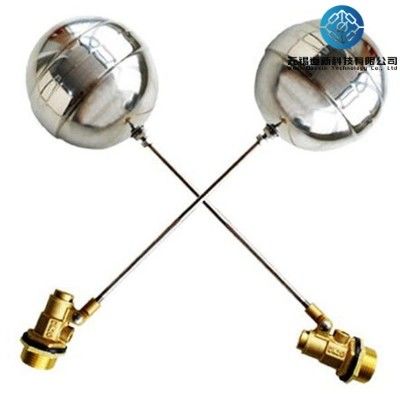

35.4cm soupape à bille flottante en acier inoxydable CCC Ss soupape à bille flottante

Chine usine type de soupape droite en acier inoxydable boucle flottante commutateur corps de soupape en laiton

35.4cm en acier inoxydable à bille soupape flottante corps en laiton CCC pour liquide

Introduction au projet

La soupape à bille flottante en acier inoxydable est composée d'un corps en acier inoxydable et d'une bille flottante en acier inoxydable, l'acier inoxydable a une résistance à la corrosion, ne peut pas rouiller dans l'eau pendant une longue période.La soupape à bille flottante utilise le principe de la conception hydraulique, la structure compacte, l'action d'ouverture et de fermeture et fiable, haute sensibilité, faible perte de tête,les avantages du phénomène de l'absence de marteau à eau, mais a également un poids léger, un petit volume et une installation et une maintenance pratiques, etc. sont largement utilisés dans les entreprises industrielles et minières, la construction civile de toutes sortes de réservoirs d'eau, réservoirs,système d'approvisionnement en eau automatique, peut également être utilisé pour la soupape de contrôle de circulation de l'eau de la chaudière atmosphérique.

Principe de fonctionnement

Lorsque le niveau de l'eau dans la piscine (la tour) baisse, la chute de la boule flottante, l'utilisation de la pression de l'eau du réseau de tuyaux, la surface d'étanchéité de la soupape à bille ouverte,ouvrir l'alimentation en eau de la vanne, lorsque le niveau de l'eau dans la piscine (tour) augmente, la boule flottante flotte, entraîne le petit piston, ferme le trou, la surface d'étanchéité fermée, la vanne arrête l'alimentation en eau.

Lorsque le niveau de l'eau du réservoir est bas, comme l'eau, flottent à travers une boule flottante fixe reliant la tige d'entraînement en dehors du corps du piston et l'eau du robinet dans le réservoir d'eau.

quand l'eau a augmenté, la boule flottante suivront également, la balle augmentera conduire la tige de connexion est également en hausse, la tige de connexion connectée à l'autre extrémité de la vanne,lorsque le niveau de l'eau s'élève à une certaine boule flottante submergée (eau), connexion de la tige de jeu de futurs, arrêter l'eau.

Caractéristique de performance

1.Médium utilisé: eau, huile, liquide

2.Température moyenne: ≤ 100 °C

3- pression d'utilisation: 0,03 à 0,6 MPa

4- Pression personnalisée: 1,0 MPa à 1,6 Mpa

5Matériaux de fabrication: acier inoxydable, cuivre

6Matériau d'étanchéité: caoutchouc butadiène, gel de silice

Construction

filtrage corps de soupape gel de silice du noyau de soupape levier1 levier2 vis de réglage du niveau de l'eau Poissons en forme de flotteur

•

• Ventilateur à billes flottantes en acier inoxydable 304, corps en laiton épaissi, longue durée de vie

• Corps en laiton, flotteur à bille à boucle droite pour la sécurité et la durabilité

• Le bouchon en caoutchouc de super résistance est préférable, durable et résistant au gommage
