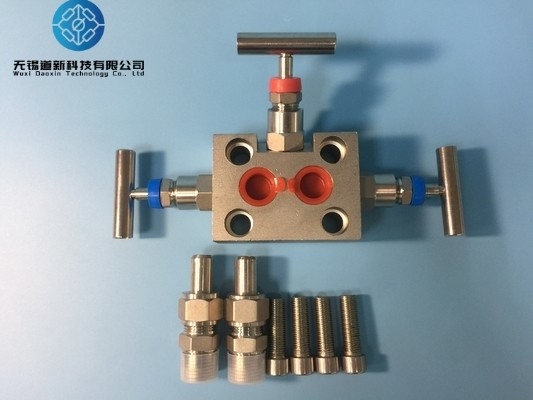

SS304 Manifold de l'émetteur de pression 3 Manifold de soupape pour émetteur de pression

SS304 Transmetteur de pression à haute pression à 3 voies

Diffuseur de pression différentielle

Nom du produit: collecteur à trois vannes intégré

Modèle de produit: SF-SB ((304SS-3-MA6-NF2)

Fil de produit: 1/2NPT ((F)

Spécifications du produit: DN6

Température applicable: 200°C (température élevée peut être personnalisée)

Pression nominale: 32,00 MPa (la pression peut être personnalisée)

Matériau: 20# 304SS 321 316SS 316L 2205 Monel 400

Les spécifications du produit:

1Composition: Le groupe intégré de trois vannes est composé d'un corps de vanne, de deux vannes d'arrêt et d'une vanne d'équilibre.

2Procédure de fonctionnement: Procédure de fonctionnement lorsque le groupe de trois vannes intégré et l'émetteur de pression différentielle sont mis en service:ouvrir les deux soupapes de vidange sur le transmetteur de pression différentielle, puis ouvrez la vanne d'équilibrage, puis ouvrez lentement les deux vannes d'arrêt, Retirez l'air ou la saleté dans le tuyau de guidage à pression, fermez les deux vannes de vidange, puis fermez la vanne d'équilibrage,l'émetteur peut être mis en service. la procédure de fonctionnement de l'étalonnage en ligne du point zéro de l'émetteur de pression différentielle: ouvrir d'abord la vanne d'équilibrage et fermer les deux vannes d'arrêt,alors l'étalonnage du point zéro de l'émetteur peut être effectué.

Entrée (2×): M20×1.5/Ф14 (conduit de soudage connecté en direct) (distance centrale 35 mm).

Sortie (2×): la distance centrale de la bride de méthode (connectée à l'émetteur) est de 54 mm.

La distance centrale des 4 trous de boulons est de 54 mm × 41,3 mm.

Le fil de boulonnage: UNF7/16-20, M10 × 1.5, M12 × 1.75

La pression nominale est de 16 MPa à 40 MPa, 3532 PSi à 6000 PSi

Température applicable: -65°F ((-54°C) ¥450°F ((232°C) ¥1200°F ((648°C)

Le groupe intégré de trois vannes peut être connecté avec les émetteurs de la série 3051, 3095, 1151, EJA, FX-2, FCX-A/C et Honeywell ST3000

Caractéristiques de la soupape de collecteur d'eau ss316

1Manche droite en acier inoxydable.

2- On fait les valises dehors.

3. boulon dans la plaque aider à fixer la vanne d'aiguille sur elle, pas besoin de déconnecter l'emballage
4La conception du couvercle de soupape de l'ensemble empêche la déconnexion de l'élément.

Applications du collecteur de soupape à gaz à port 3

Le collecteur de vannes à 3 voies peut remplacer la vanne traditionnelle à trois voies et supporter l'utilisation d'émetteurs de pression différentielle nationaux et internationaux, largement utilisés dans l'électricité, les produits chimiques,métallurgie, systèmes de contrôle automatique textile et départements de recherche scientifique
